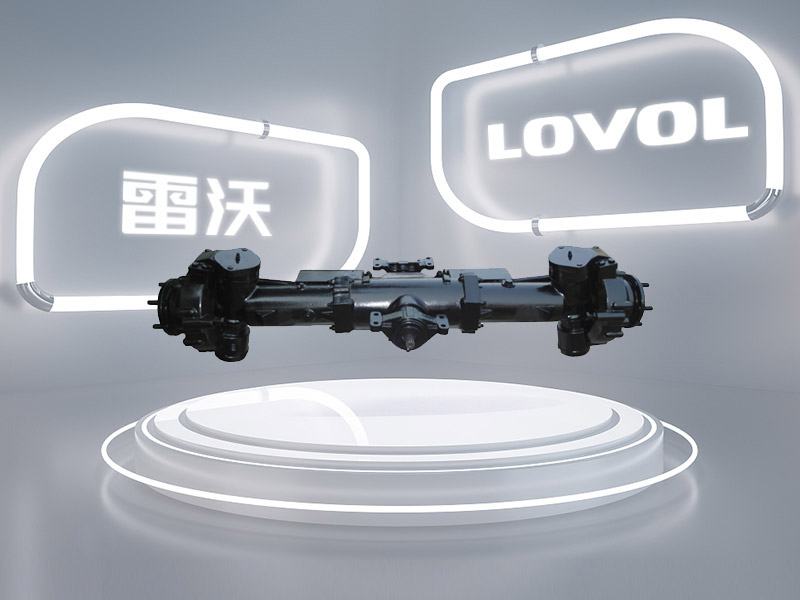

采用中央弧齿锥齿轮+末端两级直齿锥齿轮技术路线,传动效率高。
最大承载能力不大于1400kg;
可匹配满足(55~80)hp拖拉机。
可根据不同客户需求选装限滑差速器,实现功能升级。
关键部位采用浮动油封密封,密封质量可靠。
独立油路,全液压前轮转向,质量可靠;选用大型号转向油缸,转向驱动能力强。
可适用于水田和旱田多种复杂作业工况。
项 目 | 单 位 | Q70 |
---|---|---|
外形尺寸(长×宽×高) | mm | 1635×550×390 |
整桥质量 | kg | 246 |
转向油缸参数 | mm | 32*50*230 |
花键输入轴参数 | / | 12*2*30°P |
传动比 | / | 12.774 |
轮辐距 | mm | 1560/1390/1407/1213 |
最大转向角度 | ° | 50 |
轮胎幅版安装尺寸 | / | 6*M16*1.5 φ165(分度圆)/φ130(止口) |
